Wykrywanie zbrojenia w betonie

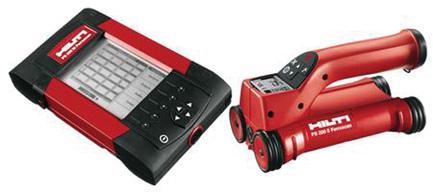

Fot. Hilti

Lokalizowanie i pomiar średnicy prętów zbrojeniowych oraz określanie grubości otuliny betonowej na placu budowy może stanowić duży problem. Hilti oferuje system, który pozwala na wykonanie wszystkich tych zadań oraz dodatkowo umożliwia np. wyznaczanie bezpiecznej pozycji do wiercenia otworów przelotowych, dokonywanie analiz statycznych lub wielkopowierzchniowych pomiarów grubości otuliny betonowej w prosty sposób, ale przy zachowaniu maksymalnej możliwej dokładności.

Obszary zastosowań

• Weryfikowanie zbrojenia. Lokalizowanie prętów zbrojeniowych przy braku projektów budowlanych, przy odbiorze robót budowlanych, przed rozpoczęciem renowacji budynków lub przy zmianie obciążenia konstrukcji.
• Pomiar grubości otuliny betonowej: informacja o grubości otuliny betonowej na dużych powierzchniach przy odbiorze prac budowlanych, przed rozpoczęciem renowacji lub przy kontroli jakości.
• Wiercenie bez ryzyka natrafienia na zbrojenie: unikanie przecięcia nośnych prętów zbrojeniowych lub natrafienia na zbrojenie, co zawsze wiąże się z dodatkowymi kosztami

Zalety

• Natychmiastowe dokładne zobrazowanie przebiegu zbrojenia – obraz o wysokiej rozdzielczości.
• Obliczanie głębokości osadzenia zbrojenia i oszacowanie średnicy w różnych punktach obrazu.
• Łatwe określanie średniej grubości otuliny betonowej na dużych powierzchniach.
• Ograniczenie zużycia wierteł diamentowych/udarowych i samych elektronarzędzi przez unikanie przewiercania zbrojenia. Szybsze wiercenie, co jest szczególnie istotne przy wykonywaniu otworów seryjnych.
• Wiercenie bez ryzyka natrafienia na nośne pręty zbrojeniowe, co jest kosztowne i może doprowadzić do zmniejszenia nośności konstrukcji.
• Bezprzewodowe połączenie między monitorem i skanerem. Nie ma żadnych przewodów, które mogą ograniczać ruch lub utrudniać pracę.
• System obejmuje wydajne oprogramowanie komputerowe dla przeprowadzania analiz w biurze i łatwego przygotowywania raportów

Dane techniczne

• Pojemność pamięci skanera do 9 obrazów zbrojenia i do 0 m długości skanowania szybkiego. Pojemność pamięci monitora/typ wymienna karta multimedialna 2 MB (150 obrazów zbrojenia lub 75 szybkich skanów).
• Czas pracy na akumulatorach przeciętnie 8 godzin.
• Klasa ochrony IP 54 według normy IEC 529.
• Temperatura pracy od –100°C do +500°C.
• Wymiary/masa skanera 128 × 12 × 12 mm/1,4 kg.
• Wymiary/masa monitora 264 × 152 × 57 mm/1,4 kg.
• Minimalne wymagania systemowe: Microsoft® Windows 98, 16 MB RAM, 8 MB wolnego miejsca na dysku twardym, napęd CD-ROM, złącze USB wersji V 1.1.
