Rozbudowa Centrum w Kajetanach
Wygrana w konkursie pozwoliła, żeby biuro projektowe Archi-med Sollers wykonało projekt rozbudowy jednego z najnowocześniejszych ośrodków medycznych w Polsce. Projekt zakłada rozbudowę poprzez dobudowanie 3 skrzydeł szpitala (w kształcie litery C) połączonych przeszklonym atrium. Niezbędne rusztowania do realizacji dostarcza firma DELTA.

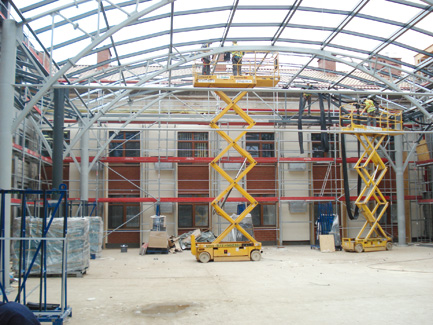

Fot. DELTA
Projekt Archi-med Sollers zdobył I nagrodę w konkursie na opracowanie koncepcji architektoniczno-urbanistycznej rozbudowy Międzynarodowego Centrum Słuchu i Mowy Instytutu Fizjologii i Patologii Słuchu w Kajetanach koło Warszawy. Inwestycja będzie polegała na dobudowaniu zamkniętego atrium otoczonego 3 kondygnacyjnymi budynkami. Pod całością nowo budowanej części wykonana będzie kondygnacja podziemna. Północno wschodni narożnik zawierający pomieszczenia techniczne zostanie nadbudowany do wysokości reszty obiektu.

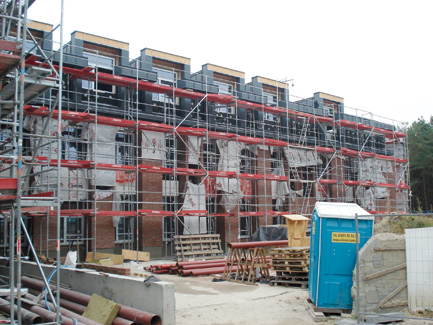

Fot. DELTA
Międzynarodowe Centrum Słuchu i Mowy Instytutu Fizjologii i Patologii Słuchu w Kajetanach jest placówką znaną w świecie, dzięki wybitnym osiągnięciom medycznym. Centrum jest też miejscem organizowania międzynarodowych konferencji i szkoleń. Wysoka jakość pomieszczeń ośrodka idzie w parze z architekturą zachowującą podmiejski charakter. Planowana rozbudowa, w stylu eco-modernizmu, ma za zadanie zachować elegancki, kameralny charakter szpitala i jednocześnie podkreślić nowoczesność i światowy poziom wykonywanych w ośrodku badań i procedur medycznych. Projekt zakłada możliwość dowolnej aranżacji pokoi małych pacjentów Centrum, w przypadku pobytu dzieci i ich rodziców. Każdy pokój zawierać będzie pełne zaplecze sanitarne. Wybudowanie dodatkowych 4 sal operacyjnych zlokalizowanych na I piętrze nowej części obiektu pozwoli na znaczne zwiększenie możliwości wykonywania zabiegów operacyjnych. Pod całą zabudową parteru mieścić się będzie kondygnacja podziemna z garażami i pomieszczeniami technicznymi. Jednokondygnacyjne atrium będzie pełnić funkcje:
- konferencyjne – poprzez umożliwienie organizowania spotkań i konferencji,
- komercyjne – poprzez możliwość umieszczenia w atrium punktów komercyjnych i handlowych, organizowanie imprez komercyjnych i charytatywnych np. przedstawień dla dzieci,
- informacyjne i szkoleniowe.

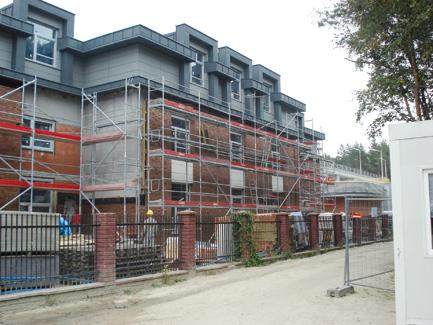

Fot. DELTA
W trakcie realizacji Centrum wykorzystano rusztowania Delta 70. Podstawowymi elementami nośnymi rusztowań Delta 70 są ramy pionowe. Rama składa się z dwóch pionowych stojaków, połączonych ze sobą ryglami, umieszczonymi na górze i na dole ram. Rygiel górny służy do mocowania podestów rusztowań. Ciągi pionowe ram łączone są między sobą za pomocą podestów, które jednocześnie usztywniają rusztowanie w płaszczyznach poziomych. Takie rozwiązanie powoduje, że w montowanym rusztowaniu podesty są układane na każdej kondygnacji i na każdym polu, co gwarantuje stabilność i bezpieczeństwo w użytkowaniu systemu. Dolne rygle stanowią blokadę uniemożliwiającą wyjęcie podestów ze zmontowanej konstrukcji. Usztywnienie rusztowania w płaszczyźnie pionowej dokonuje się za pomocą stężeń ukośnych.
W rusztowaniach Delta 70 stosuje się następujące typy podestów:
- Drewniane (lite drewno) o szerokości 31 cm;
- Aluminiowe z poszyciem ze sklejki o szerokości 63 cm;
- Aluminiowe z poszyciem ze sklejki z klapą przejściową o szerokości 63 cm;
- Aluminiowe z poszyciem ze sklejki z klapą przejściową i drabinką o szerokości 63 cm.

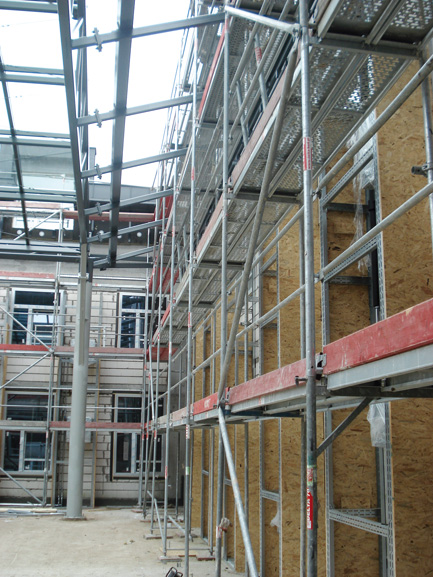

Fot. DELTA
Rusztowanie Delta 70 ma certyfikat bezpieczeństwa B. System idealnie sprawdza się przy pracach tynkarskich i malarskich, przy których nie wymaga się składowania materiałów.
Źródło: Tynki, nr 1 (14) 2012
